Drahtgestrick-Abscheider halten Flüssigkeitstropfen aus dem Gasstrom zurück. Als Pads, Ringe, Hülsen, Bänder und Meterware, in Edelstahl und in Sonderwerkstoffen.
Ziehen zum Drehen. Zoomen mit zwei Fingern oder Ctrl + Mausrad. Beispielausführung. Wir liefern nach Ihrer Zeichnung oder Spezifikation.

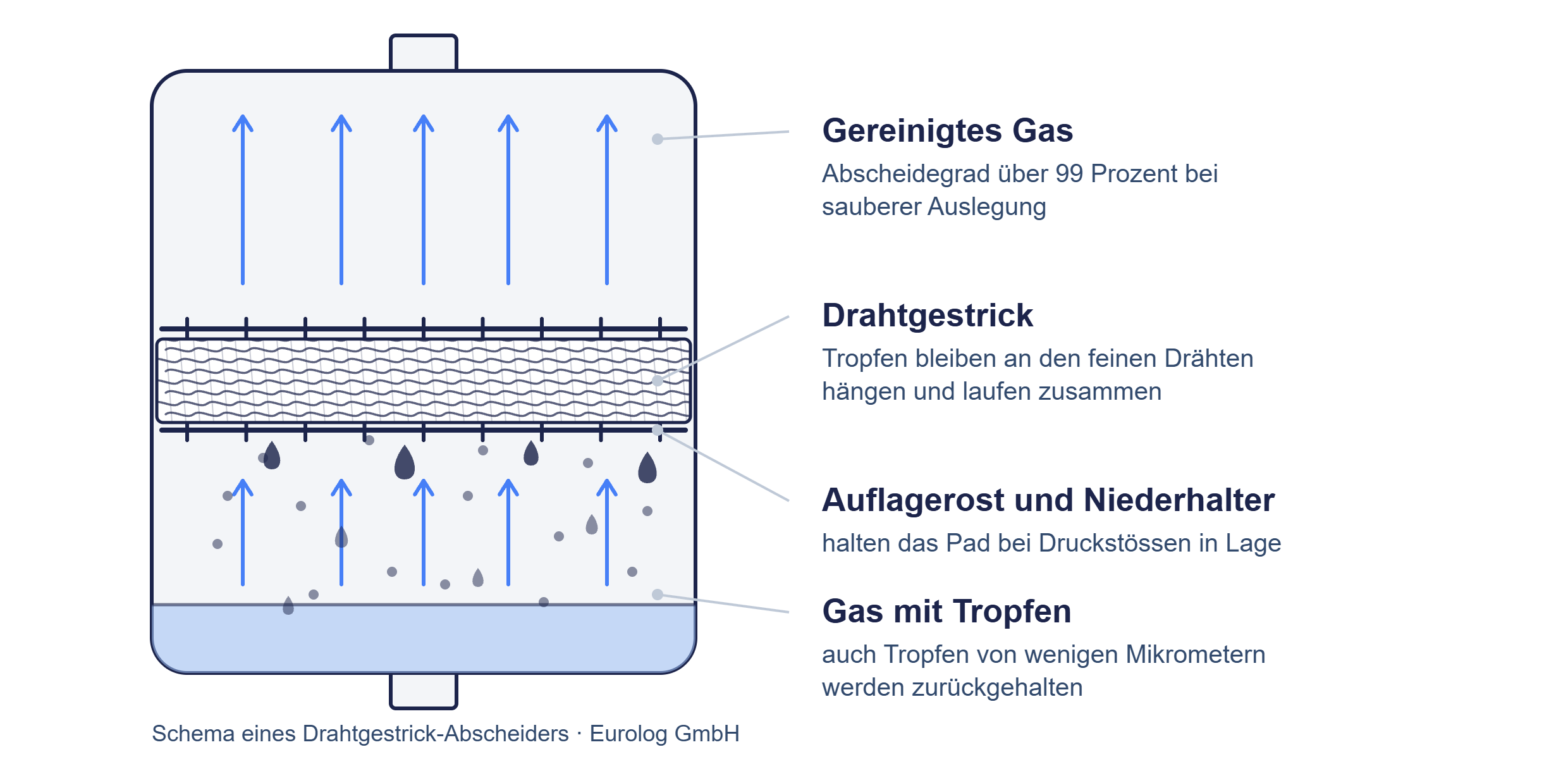

Das Gas strömt durch das Gestrick. Die Flüssigkeitstropfen bleiben an den feinen Drähten hängen, laufen dort zusammen und tropfen nach unten ab. Bei sauberer Auslegung scheidet es typisch über 99 Prozent der Tropfen ab, die grösser als etwa 5 bis 10 µm sind. Gestricke mit Glasfaser oder PTFE halten auch feinere Tropfen zurück.
| Bauart | Gestrick aus feinen Drähten, gewellt und in Lagen geschichtet |
| Bauformen | Pads, Ringe, Hülsen, Bänder und Meterware |
| Werkstoffe | 1.4301 oder 1.4404 für den Grossteil der Anwendungen, 1.4571 wenn titanstabilisierter Stahl vorgeschrieben ist |
| Sonderwerkstoffe | 1.4539, Monel 400 (2.4360), Incoloy 825 (2.4858), Hastelloy C-276 (2.4819) und Nickel 201 (2.4068) für korrosive Medien, auf Anfrage |
| Kombinationen | Gestrick mit Glasfaser, PTFE oder Polypropylen für feinere Abscheidung |
| Abscheidegrad | typisch über 99 Prozent für Tropfen ab etwa 5 bis 10 µm, bei sauberer Auslegung |
| Feine Tropfen | Gestrick mit eingestrickter Glasfaser oder PTFE |
| Abmessungen | nach Behältermass gefertigt, einteilig oder in Segmenten |
| Einbau | Auflagerost und Niederhalter, auf den Behälter abgestimmt |
| Abschirmgewebe | dasselbe Gestrick in Kupfer oder verzinntem Kupfer |
| Lieferzeit | abhängig von Werkstoff und Abmessung, wir nennen sie mit der Offerte |
| Weitere Ausführungen | auf Anfrage: andere Grössen, Werkstoffe und Fabrikate, Sonderanfertigungen nach Zeichnung |
Anströmgeschwindigkeit. Sie zählt mehr als die Maschenweite. Ist sie zu klein, weichen die Tropfen aus. Ist sie zu gross, reisst das Gas sie wieder mit.
Werkstoff. Edelstahl 1.4301 oder 1.4404 deckt den Grossteil ab. Bei korrosiven Medien kommt oft zuerst 1.4539 in Frage. Bei stärkeren Medien lohnt der Blick auf eine Nickellegierung.
Einbau. Ein Pad braucht Auflagerost und Niederhalter. Sonst hebt es sich bei Druckstössen an und die Abscheidung bricht ein.
Aus Kupfer oder verzinntem Kupfer gefertigt, dient das gleiche Gestrick als Abschirmgewebe gegen hochfrequente Felder. Gleiche Technik, anderer Einsatzzweck. Wir liefern beide Ausführungen.
Für den Längenausgleich in Rohrleitungen und Abgasanlagen liefern wir Kompensatoren aus Edelstahl.
Ein Demister ist ein Tropfenabscheider aus Drahtgestrick. Er hält Flüssigkeitstropfen aus einem Gasstrom zurück. Die Tropfen bleiben an den Drähten hängen, laufen zusammen und tropfen ab.
Typisch über 99 Prozent für Tropfen ab etwa 5 bis 10 µm, bei sauberer Auslegung. Für feinere Tropfen gibt es Gestrick mit Glasfaser oder PTFE.
1.4301 oder 1.4404 deckt den Grossteil der Anwendungen ab. Bei korrosiven Medien kommt oft zuerst 1.4539 in Frage, bei stärkeren Medien eine Nickellegierung wie Monel 400 oder Hastelloy C-276.
Ohne Niederhalter hebt sich das Pad bei Druckstössen an und die Abscheidung bricht ein.
Volumenstrom, Medium, Betriebstemperatur und Behälterdurchmesser. Für die Fertigung kommen Werkstoff, Pad-Dicke und Stückzahl dazu.
Ja. Eurolog liefert Drahtgestricke und Demister an den Einbauort in der ganzen Schweiz und ins Ausland, zum Beispiel nach Deutschland, Italien oder Frankreich. Wir organisieren den Transport, die Verzollung bei der Einfuhr in die Schweiz und die Ausfuhrpapiere.
Ja. Die Angaben auf dieser Seite sind Beispiele. Wir beschaffen auch andere Grössen, Werkstoffe und Fabrikate, Ersatz für ältere Anlagen und Sonderanfertigungen nach Zeichnung. Für die erste Anfrage genügen ein Foto, das Typenschild oder eine Skizze.
Was wir für eine erste Auslegung brauchen
Volumenstrom, Medium, Betriebstemperatur und Behälterdurchmesser. Mehr ist für den Anfang nicht nötig. Für die Fertigung kommen Werkstoff, Pad-Dicke und Stückzahl dazu. Steht Ihr Teil nicht auf dieser Seite, fragen Sie trotzdem.
Drahtgestricke und Demister liefern wir seit über zwanzig Jahren an Betriebe in der Verfahrenstechnik, im Apparatebau und im Grossmotorenbau.
Telefon +41 41 761 60 80, E-Mail info@eurolog.ch
Schicken Sie uns Volumenstrom, Medium, Betriebstemperatur und Behälterdurchmesser. Wir prüfen die passende Ausführung und melden uns mit einer Offerte.
