Linearmagnete für Steuer- und Abstellaufgaben. Drückend oder ziehend, getaktet oder im Dauerbetrieb, Spannung und Kraft auf die Anwendung abgestimmt.

Ziehen zum Drehen. Zoomen mit zwei Fingern oder Ctrl + Mausrad. Beispielausführung. Wir liefern nach Ihrer Zeichnung oder Spezifikation.

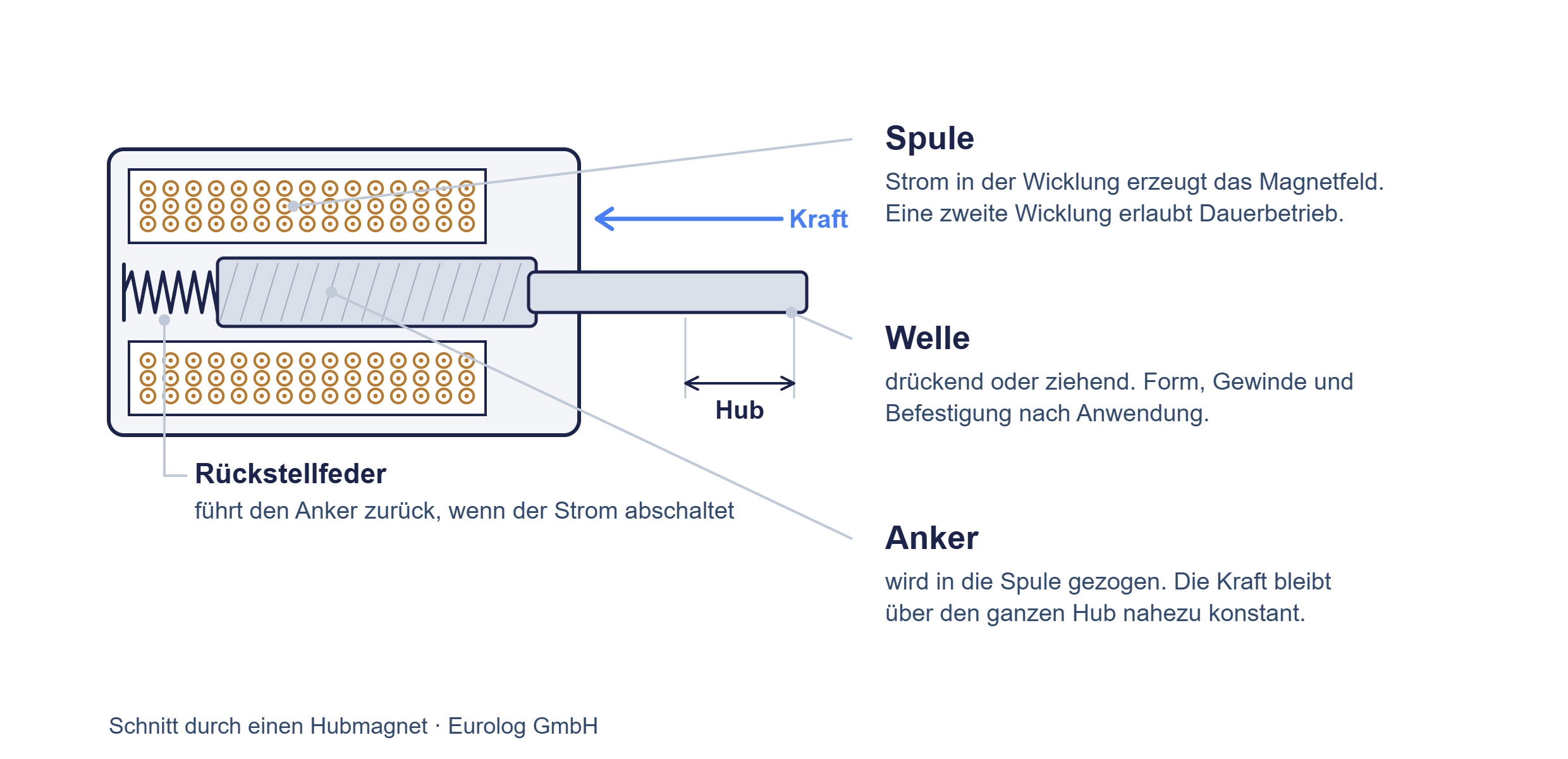

Fliesst Strom durch die Spule, wird der Anker in die Spule gezogen und nimmt die Welle mit. Schaltet der Strom ab, führt eine Feder den Anker zurück. Mehr bewegliche Teile braucht es nicht. Das macht die Bauart robust und wartungsarm.
| Bauformen | Hubmagnete und Zugmagnete, drückend und ziehend |
| Wicklung | einfach gewickelt für getaktete Bewegung, doppelt gewickelt für Dauerbetrieb |
| Einschaltdauer | getaktet oder Dauerbetrieb mit ED 100 Prozent |
| Kraftverlauf | steigend oder nahezu konstant, je nach Bauart |
| Befestigung | Standardausführung, hinterer Schaft oder Frontflansch |
| Anpassbar | Spulenspannung und Leistung, Wellenform, Federn, Befestigung |
| Gängige Spannungen | 12 und 24 Volt Gleichspannung sowie 230 Volt |
| Anwendungen | Motoren abstellen, verriegeln, halten, kleine Pneumatik- und Hydraulikantriebe ersetzen |
| Einsatzgebiete | Notstromaggregate, Blockheizkraftwerke, Baumaschinen, Apparate- und Maschinenbau |
| Stückzahlen | vom Einzelstück bis zur Serie |
| Lieferzeit | abhängig von der Ausführung, wir nennen sie mit der Offerte |
| Weitere Ausführungen | auf Anfrage: andere Grössen, Werkstoffe und Fabrikate, Sonderanfertigungen nach Zeichnung |
Das ist die häufigste Anwendung in unserem Programm. Der Magnet greift am Reglerhebel oder an der Einspritzpumpe an und stellt den Motor ab. Zwei Schaltungen sind üblich. Beim stromlos geschlossenen Absteller wird der Magnet zum Abstellen bestromt. Beim stromlos öffnenden hält er den Motor im Betrieb und gibt bei Stromausfall frei. Welche Variante richtig ist, hängt davon ab, was bei einem Ausfall der Steuerspannung passieren soll.
Wir beliefern damit seit über zwanzig Jahren Notstromaggregate, Blockheizkraftwerke, Baumaschinen und Werkstätten in der Schweiz.
Kraft über den Hub. Bei einem gewöhnlichen Magneten ist die Kraft am Anfang des Hubs am kleinsten, weil der Luftspalt dort am grössten ist. Zum Ende des Hubs steigt sie stark an. Bauarten mit angepasstem Polkern halten die Kraft über den Hub nahezu konstant. Den Kraftverlauf Ihres Magneten nennen wir mit der Offerte.
Einschaltdauer. Ein getakteter Magnet darf nicht dauernd bestromt werden, sonst überhitzt die Spule. Für Dauerbetrieb gibt es Ausführungen mit zwei Wicklungen. Die Anzugswicklung liefert kurz die hohe Kraft, danach übernimmt die Haltewicklung mit kleiner Leistung.
Spannung am Magneten. Massgebend ist die Spannung, die am Magneten ankommt, nicht die Nennspannung der Anlage. Ein langer Kabelweg oder eine schwache Batterie verringert die Kraft.
Ein Hubmagnet, der am Reglerhebel oder an der Einspritzpumpe angreift und einen Diesel- oder Gasmotor abstellt.
Beim stromlos geschlossenen Absteller wird der Magnet zum Abstellen bestromt. Beim stromlos öffnenden hält er den Motor im Betrieb und gibt bei Stromausfall frei. Die Wahl hängt davon ab, was bei einem Ausfall der Steuerspannung passieren soll.
Nur in der Ausführung für Dauerbetrieb mit ED 100 Prozent. Ein getakteter Magnet überhitzt sonst. Für Dauerbetrieb gibt es doppelt gewickelte Magnete.
Gängig sind 12 und 24 Volt Gleichspannung sowie 230 Volt.
In der Regel ja. Für den Anfang genügt oft ein Foto des alten Magneten oder seines Typenschilds.
Ja. Eurolog liefert Elektromagnete an den Einbauort in der ganzen Schweiz und ins Ausland, zum Beispiel nach Deutschland, Italien oder Frankreich. Wir organisieren den Transport, die Verzollung bei der Einfuhr in die Schweiz und die Ausfuhrpapiere.
Ja. Die Angaben auf dieser Seite sind Beispiele. Wir beschaffen auch andere Grössen, Werkstoffe und Fabrikate, Ersatz für ältere Anlagen und Sonderanfertigungen nach Zeichnung. Für die erste Anfrage genügen ein Foto, das Typenschild oder eine Skizze.
Was wir für eine Offerte brauchen
Spannung, Hub in Millimetern, nötige Kraft, Einschaltdauer und das verfügbare Einbaumass. Geht es um einen Ersatz, genügt oft ein Foto des alten Magneten oder seines Typenschilds. Steht Ihr Teil nicht auf dieser Seite, fragen Sie trotzdem.
Für dieselben Anlagen liefern wir Kompensatoren für die Abgasstrecke. Auch zu abgekündigten Magneten finden wir in der Regel einen passenden Ersatz.
Telefon +41 41 761 60 80, E-Mail info@eurolog.ch
Schicken Sie uns Spannung, Hub, Kraft und Einschaltdauer. Bei einem Ersatz genügt ein Foto des alten Magneten. Wir prüfen die passende Ausführung und melden uns mit einer Offerte.
