Ringgewellte Wellschläuche für Abgas, Dampf, Gase und Flüssigkeiten. DN 6 bis DN 300, bis 550 °C, mit oder ohne Geflecht.

Ziehen zum Drehen. Zoomen mit zwei Fingern oder Ctrl + Mausrad. Beispielausführung. Wir liefern nach Ihrer Zeichnung oder Spezifikation.

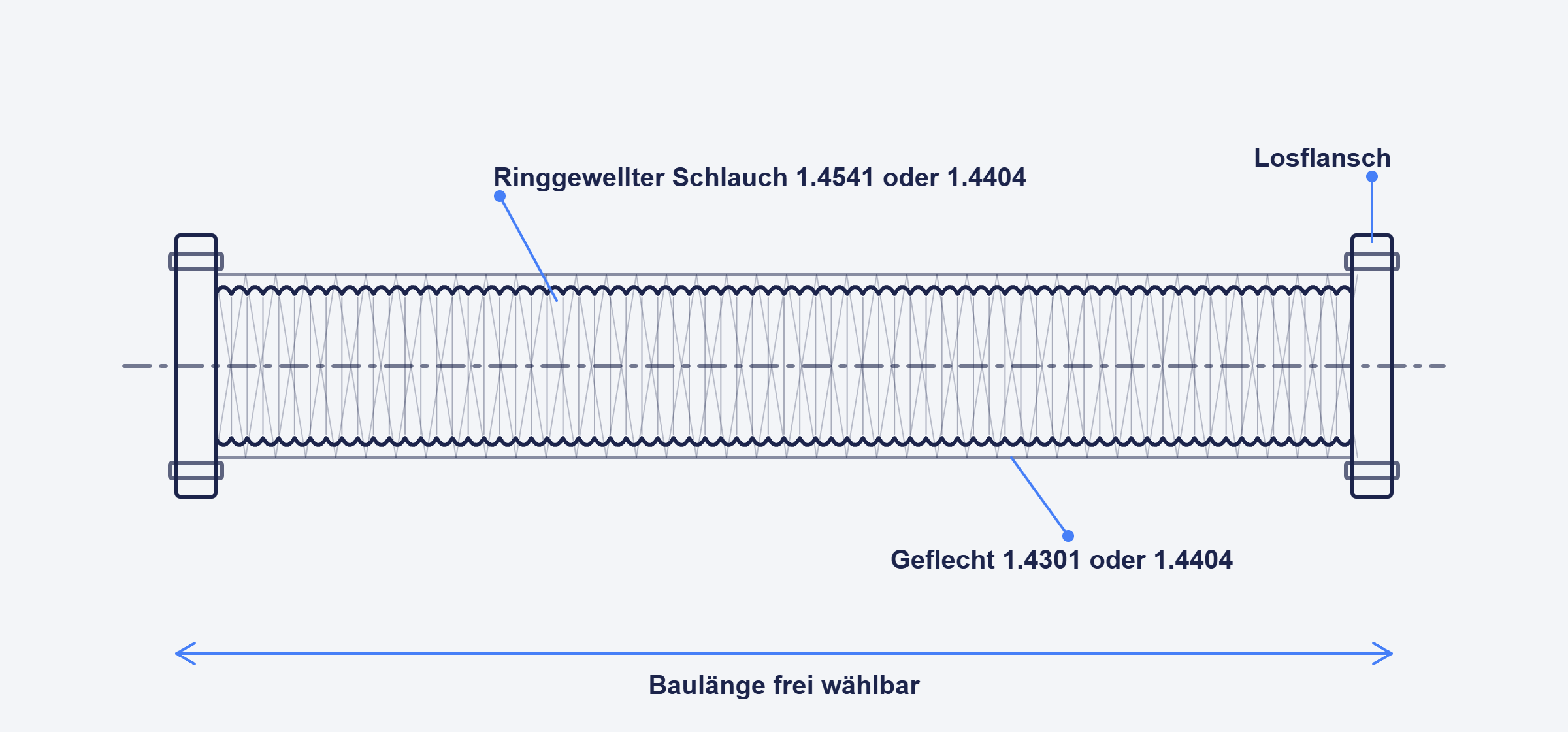

| Bauart | ringgewellter Metallschlauch, normal gewellt oder eng gewellt für hohe Beweglichkeit |
| Umflechtung | ohne, einfach oder zweifach |
| Nennweiten | DN 6 bis DN 300 |
| Betriebsdruck | Vakuum bis PN 100, abhängig von Nennweite und Temperatur |
| Temperatur | bis 550 °C |
| Werkstoff Schlauch | 1.4541 oder 1.4404, 1.4571 auf Anfrage |
| Werkstoff Geflecht | 1.4301 oder 1.4404 |
| Anschlüsse | Losflansch, Vorschweissflansch, Rohrende zum Anschweissen, Gewinde oder Verschraubung |
| Baulänge | frei wählbar |
| Prüfung | Druck- und Dichtheitsprüfung vor der Auslieferung, Zeugnis nach EN 10204 auf Wunsch |
| Andere Bezeichnungen | Wellschlauch, Wellschlauchleitung, Edelstahl-Wellschlauch, Edelstahlschlauch, Metallschlauchleitung, Flexschlauch, Abgasschlauch |
| Lieferzeit | auf Anfrage, wir nennen sie mit der Offerte |
| Weitere Ausführungen | auf Anfrage: andere Grössen, Werkstoffe und Fabrikate, Sonderanfertigungen nach Zeichnung |
Ein Metallschlauch verbindet Anlagenteile, die sich gegeneinander bewegen oder nicht genau fluchten. Er nimmt Schwingungen von Motoren und Pumpen auf. Er gleicht Versatz beim Einbau aus und hält hohe Temperaturen aus. Typische Einsatzorte sind Blockheizkraftwerke, Notstromaggregate, Dampf- und Thermoölleitungen sowie Druckluft.
Ein Kompensator nimmt vor allem die Längsdehnung einer Leitung auf. Ein Metallschlauch ist beweglicher. Er gleicht Versatz und Bewegungen in mehreren Richtungen aus. Das Geflecht hält den Innendruck und schützt die Wellung. Für die reine Wärmedehnung in Abgasleitungen sind Kompensatoren meist die bessere Wahl.
Entscheidend sind der Biegeradius, die Bewegung im Betrieb und die Temperatur. Wird ein Schlauch zu eng gebogen oder verdreht eingebaut, ermüdet die Wellung früher. Mit steigender Temperatur sinkt der zulässige Druck. Wir legen den Schlauch deshalb nach Ihren Betriebsdaten aus und nicht nur nach der Nennweite. Passende Flansche liefern wir mit.
Ein Kompensator nimmt vor allem die Längsdehnung einer Leitung auf. Ein Metallschlauch ist beweglicher und gleicht Versatz und Bewegungen in mehreren Richtungen aus. Für die reine Wärmedehnung in Abgasleitungen sind Kompensatoren meist die bessere Wahl.
Das Geflecht hält den Innendruck und schützt die Wellung.
Bis 550 °C. Mit steigender Temperatur sinkt der zulässige Druck.
Der Biegeradius, die Bewegung im Betrieb und die Temperatur. Ein zu eng gebogener oder verdreht eingebauter Schlauch ermüdet früher.
Ein Foto des alten Schlauchs mit Länge und Anschlussmassen genügt für den Anfang.
Ja. Wellschlauch, Edelstahl-Wellschlauch und Metallschlauch meinen meist dasselbe Bauteil: einen ringgewellten Schlauch aus Edelstahl. Mit Anschlüssen heisst er Wellschlauchleitung oder Metallschlauchleitung.
Für Abgas ja, je nach Ausführung bis 550 °C. Für Brenngas wie Erdgas gelten eigene Vorschriften und Zulassungen. Nennen Sie uns Medium, Druck und Einbauort. Wir klären mit dem Hersteller, welcher Schlauch dafür zugelassen ist.
Ja. Eurolog liefert Metallschläuche an den Einbauort in der ganzen Schweiz und ins Ausland, zum Beispiel nach Deutschland, Italien oder Frankreich. Wir organisieren den Transport, die Verzollung bei der Einfuhr in die Schweiz und die Ausfuhrpapiere.
Ja. Die Angaben auf dieser Seite sind Beispiele. Wir beschaffen auch andere Grössen, Werkstoffe und Fabrikate, Ersatz für ältere Anlagen und Sonderanfertigungen nach Zeichnung. Für die erste Anfrage genügen ein Foto, das Typenschild oder eine Skizze.
Was wir für eine Offerte brauchen
Nennweite, Länge, Medium, Druck, Temperatur, Anschluss an beiden Enden, Bewegung im Betrieb, Stückzahl und Wunschtermin. Für einen Ersatz genügt ein Foto des alten Schlauchs mit Länge und Anschlussmassen. Steht Ihr Teil nicht auf dieser Seite, fragen Sie trotzdem.
Telefon +41 41 761 60 80, E-Mail info@eurolog.ch
Schicken Sie uns ein Foto mit Länge und Anschlussmassen. Wir finden die passende Ausführung und melden uns mit einer Offerte.
