Kompensatoren aus Metall, Gummi und Gewebe

Kompensatoren für Abgas, Dampf, Wasser und Luft: aus Edelstahl, Gummi, Gewebe oder PTFE. Axial, lateral oder angular, als Standardteil oder nach Ihrer Zeichnung. Auch als Ersatz für alte Kompensatoren.

Sortiment und technische Daten

Ziehen zum Drehen. Zoomen mit zwei Fingern oder Ctrl + Mausrad. Beispielausführung. Wir liefern nach Ihrer Zeichnung oder Spezifikation.

Wir beschaffen Kompensatoren aus Metall, Gummi, Gewebe und PTFE. Vom Standard-Axialkompensator bis zur Sonderausführung nach Ihrer Zeichnung, als neues Teil oder als Ersatz für ein bestehendes.

MetallkompensatorenBalg aus Edelstahl, zum Beispiel 1.4541 oder 1.4571, andere Werkstoffe auf Anfrage. Für Abgas, Dampf, Heisswasser und Druckleitungen.
GummikompensatorenBalg aus Elastomer, zum Beispiel EPDM oder NBR, mit Gewebeeinlage. Für Wasser, Kühlwasser und Pumpenanschlüsse. Dämpfen Schwingungen und Körperschall.
GewebekompensatorenMehrlagiger Balg aus technischem Gewebe für Rauchgas-, Abgas- und Luftkanäle mit wenig Druck, rund oder rechteckig.
PTFE-KompensatorenBalg aus PTFE für aggressive Medien, zum Beispiel in der Chemie.
Bauartenaxial, lateral, angular und universal, auch mit Zugankern
AnschlüsseAnschweissstutzen, Festflansche, Losflansche oder Bördel
ZeugnisAbnahmeprüfzeugnis 3.1 nach EN 10204, auf Wunsch
Lieferzeitauf Anfrage, wir nennen sie mit der Offerte
Andere BezeichnungenFaltenbalg, Metallbalg, Edelstahlbalg, Dehnungsausgleicher, Gummibalg
Weitere Ausführungenauf Anfrage: andere Grössen, Werkstoffe und Fabrikate, Sonderanfertigungen nach Zeichnung

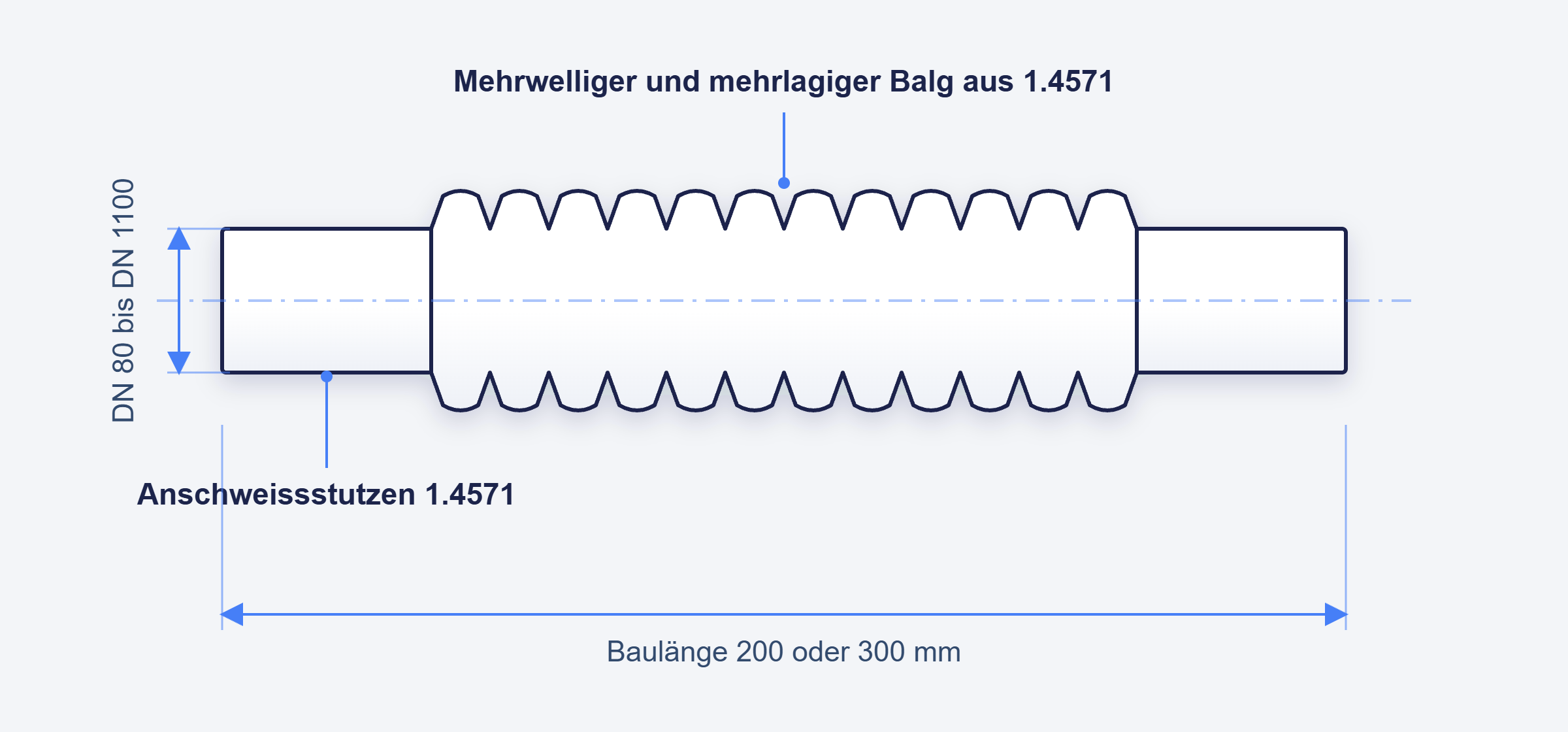

Standard-Axialkompensator aus Edelstahl

Für Abgasanlagen, Heizkessel und Blockheizkraftwerke gibt es einen Axialkompensator in festen Baulängen. Er ist schnell offeriert. Das Modell oben zeigt diese Ausführung.

BauartAxialkompensator, mehrwelliger und mehrlagiger Balg
NennweitenDN 80 bis DN 1100
Werkstoff Balg1.4571
AnschlüsseAnschweissstutzen beidseitig, Werkstoff 1.4571
DruckstufePN 2.5
MediumAbgas
Betriebstemperaturbis 550 °C bei Abgas, je nach Ausführung. Den Wert für Ihren Fall nennen wir in der Offerte.
Axiale Bewegungabhängig von Nennweite und Baulänge, zum Beispiel ±24 mm bei DN 100 und 220 mm Baulänge (Sonderlänge)
Auslegungnach EJMA
Standardbaulängen200 mm und 300 mm, bei DN 1100 auch 350 mm. Andere Baulängen auf Anfrage.
Abnahmeprüfzeugnis3.1 nach EN 10204, auf Wunsch
Vorspannenwerkseitig je Kompensator möglich
Lieferzeitauf Anfrage, wir nennen sie mit der Offerte

Wann eine Rohrleitung einen Kompensator braucht

Jede Rohrleitung dehnt sich beim Aufheizen. Wird diese Dehnung nicht aufgenommen, entstehen Spannungen an den angrenzenden Bauteilen. Risse an Schweissnähten und verformte Stutzen sind die häufigen Folgen. Ein Kompensator nimmt die Bewegung auf.

Pumpen, Verdichter und Motoren übertragen ausserdem Schwingungen in die Leitung. Ein Kompensator entkoppelt sie und schont so Lager, Dichtungen und Halterungen.

Passend dazu liefern wir Flansche und Metallschläuche, für die Tropfenabscheidung auch Drahtgestricke und Demister.

Häufige Fragen

Ist ein Kompensator dasselbe wie ein Faltenbalg?

Ja. Kompensator, Faltenbalg, Metallbalg und Dehnungsausgleicher bezeichnen dasselbe Bauteil: einen beweglichen Balg, der Wärmedehnung, Versatz und Schwingungen einer Leitung aufnimmt. Bei Gummi spricht man auch vom Gummikompensator oder Gummibalg.

Metall, Gummi oder Gewebe: welcher Kompensator passt?

Das hängt vor allem von Temperatur, Druck und Medium ab. Metall für hohe Temperaturen und Drücke, Gummi für Wasser und gegen Schwingungen, Gewebe für grosse Rauchgas- und Luftkanäle mit wenig Druck, PTFE für aggressive Chemikalien. Mit Ihren Betriebsdaten schlagen wir die passende Ausführung vor.

Welche Temperatur hält ein Kompensator aus?

Das hängt vom Werkstoff ab. Edelstahlkompensatoren in Abgasleitungen halten bis 550 °C, je nach Ausführung. Gummi- und PTFE-Kompensatoren sind für deutlich tiefere Temperaturen gebaut. Den Wert für Ihren Fall nennen wir in der Offerte.

Welche Baulängen gibt es?

Beim Standard-Axialkompensator aus Edelstahl 200 mm und 300 mm, bei DN 1100 auch 350 mm. Andere Baulängen und Sonderausführungen beschaffen wir auf Anfrage.

Was muss beim Einbau in die Rohrleitung beachtet werden?

Ein Axialkompensator sitzt zwischen zwei Festpunkten und braucht Führungen. Die Festpunkte nehmen die Kraft aus dem Innendruck auf. Die Führungen verhindern, dass der Balg seitlich ausknickt. Die Lage der Festpunkte legt der Planer der Anlage fest. Mit Ihren Leitungsdaten prüfen wir die Ausführung zusammen mit dem Hersteller.

Können Sie einen alten Kompensator ersetzen?

Ja. Senden Sie uns ein Foto, das Typenschild oder die Masse des alten Teils: Nennweite, Baulänge, Anschluss und Werkstoff. Wir beschaffen ein passendes Ersatzteil, auch wenn der ursprüngliche Hersteller es nicht mehr liefert.

Gibt es ein Abnahmeprüfzeugnis?

Ja, auf Wunsch ein Abnahmeprüfzeugnis 3.1 nach EN 10204.

Wie schnell erhalte ich eine Offerte?

Mit Nennweite, Baulänge, Druckstufe, Medium, Temperatur, Anschlussart und Stückzahl melden wir uns innert 2 Arbeitstagen.

Liefern Sie in die ganze Schweiz und ins Ausland?

Ja. Eurolog liefert Kompensatoren an den Einbauort in der ganzen Schweiz und ins Ausland, zum Beispiel nach Deutschland, Italien oder Frankreich. Wir organisieren den Transport, die Verzollung bei der Einfuhr in die Schweiz und die Ausfuhrpapiere.

Liefern Sie auch Kompensatoren, die hier nicht aufgeführt sind?

Ja. Die Angaben auf dieser Seite sind Beispiele. Wir beschaffen auch andere Grössen, Werkstoffe und Fabrikate, Ersatz für ältere Anlagen und Sonderanfertigungen nach Zeichnung. Für die erste Anfrage genügen ein Foto, das Typenschild oder eine Skizze.

Was wir für eine Offerte brauchen

Nennweite, gewünschte Baulänge, Druckstufe, Medium, Betriebstemperatur, Anschlussart, Stückzahl und Wunschtermin. Mit diesen Angaben melden wir uns innert 2 Arbeitstagen. Steht Ihr Teil nicht auf dieser Seite, fragen Sie trotzdem.

Telefon +41 41 761 60 80, E-Mail info@eurolog.ch

English version

Unsicher bei der Auslegung?

Schicken Sie uns die Eckdaten Ihrer Anlage. Wir prüfen die passende Ausführung und melden uns mit einer Offerte.
