Flansche aus Stahl und Edelstahl

Losflansche, Vorschweissflansche und Festflansche nach EN 1092-1. DN 10 bis DN 1200, PN 2.5 bis PN 40. Einzeln oder passend zum Kompensator.

Technische Daten

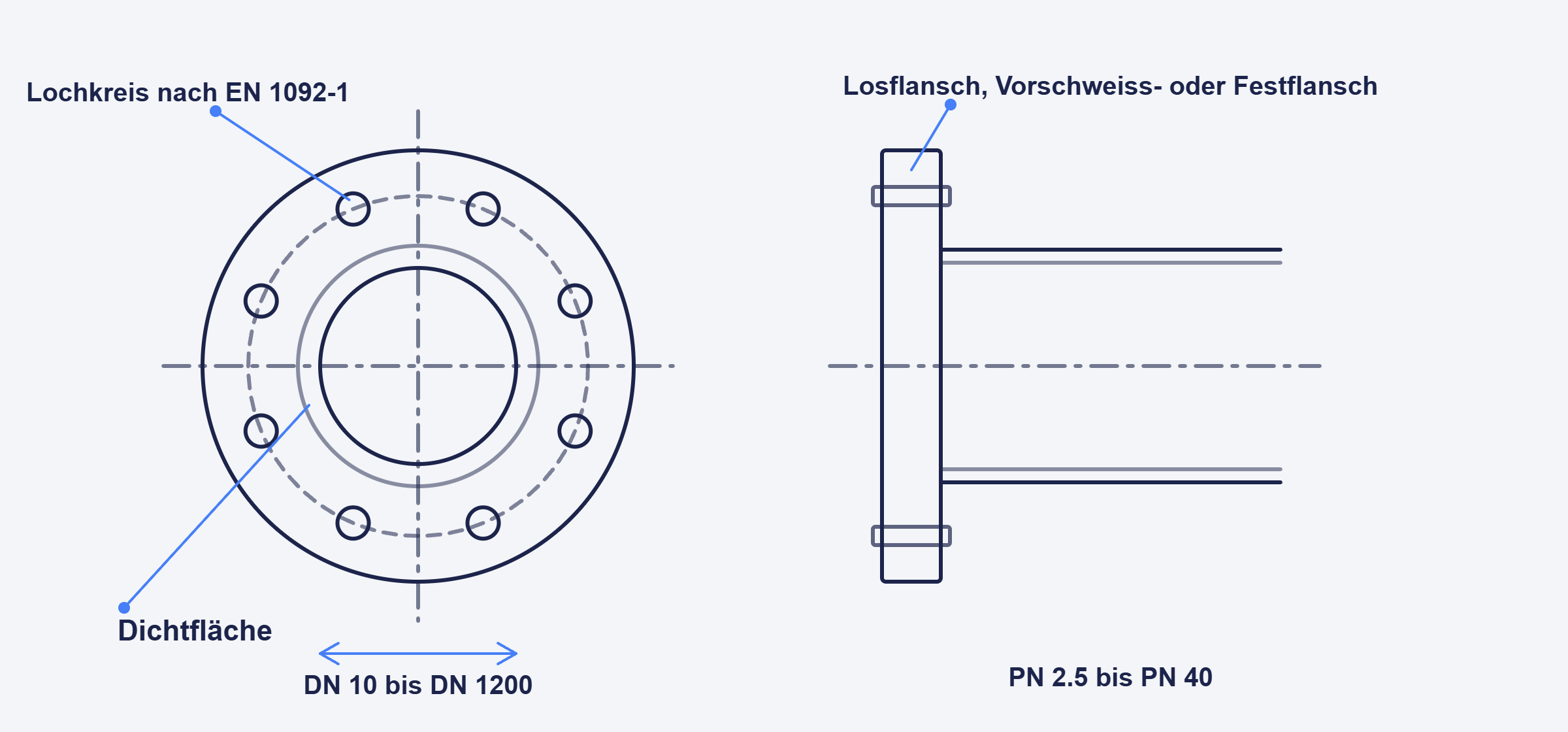

LochkreisDichtflächeSchraubenlöcherDN 10 bis DN 1200VorschweissflanschLosflansch mit BördelFestflanschPN 2.5 bis PN 40, Seitenansicht

Ziehen zum Drehen. Zoomen mit zwei Fingern oder Ctrl + Mausrad. Beispielausführung. Wir liefern nach Ihrer Zeichnung oder Spezifikation.

BauartenLosflansch Typ 02 mit Bördel oder Vorschweissbund, Vorschweissflansch, Festflansch
NormEN 1092-1, Sondermasse nach Zeichnung
NennweitenDN 10 bis DN 1200
DruckstufenPN 2.5 bis PN 40
Werkstoffe StahlS235JR, P265GH
Werkstoffe Edelstahl1.4541 und 1.4571, hitzebeständig 1.4828
OberflächeKorrosionsschutzöl, verzinkt oder lackiert auf Anfrage
Abnahmeprüfzeugnis3.1 nach EN 10204, auf Wunsch
LieferungEinzeln, im Satz oder montiert am Kompensator
LieferzeitAuf Anfrage, wir nennen sie mit der Offerte
Andere BezeichnungenRohrflansch, Normflansch, DIN-Flansch (heute EN 1092-1)
Weitere AusführungenAuf Anfrage: andere Grössen, Werkstoffe und Fabrikate, Sonderanfertigungen nach Zeichnung

Welcher Flansch passt

Der Losflansch dreht sich frei auf dem Bördel oder dem Bund. So lassen sich die Schraubenlöcher beim Einbau ausrichten. Er ist die übliche Wahl an Kompensatoren und Metallschläuchen.

Der Vorschweissflansch wird stumpf an das Rohr geschweisst. Sein langer Ansatz leitet die Kräfte gleichmässig ins Rohr. Er eignet sich für hohe Drücke, Temperaturwechsel und Biegekräfte.

Der Festflansch ist ein glatter Flansch, der über das Rohr geschoben und angeschweisst wird. Er ist günstig und passt gut zu Leitungen ohne starke Biege- oder Wechselbelastung.

Flansch und Kompensator aus einer Hand

Wer einen Kompensator einbaut, braucht oft die passenden Gegenflansche. Bestellen Sie beides zusammen, stimmen Lochkreis, Schraubenzahl und Dichtfläche sicher überein. Sie erhalten eine Lieferung und haben eine Ansprechperson.

Passend dazu liefern wir Kompensatoren aus Edelstahl und Metallschläuche.

Häufige Fragen

Ersetzt EN 1092-1 die alten DIN-Flansche?

Ja. EN 1092-1 hat die früheren DIN-Flanschnormen abgelöst, zum Beispiel DIN 2633 für Vorschweissflansche PN 16. Lochkreis und Schraubenzahl sind meist gleich geblieben. Beim Ersatz alter Flansche prüfen wir die Masse für Sie.

Welche Dichtfläche brauche ich?

Am häufigsten ist die Dichtleiste (Form B1) mit einer Flachdichtung. Die glatte Form A passt zu Gegenflanschen ohne Dichtleiste, etwa aus Guss oder Kunststoff. Für Feder und Nut, Vor- und Rücksprung oder O-Ringe gibt es die Formen C bis H. Nennen Sie uns die Form oder die Gegenseite, wir liefern passend.

Was bestätigt das Abnahmeprüfzeugnis 3.1?

Das Zeugnis nach EN 10204 bestätigt Werkstoff und Prüfwerte der gelieferten Charge. Ausgestellt wird es beim Hersteller von einer Stelle, die von der Fertigung unabhängig ist. Wir liefern es auf Wunsch mit.

Liefern Sie in die ganze Schweiz und ins Ausland?

Ja. Eurolog liefert Flansche an den Einbauort in der ganzen Schweiz und ins Ausland, zum Beispiel nach Deutschland, Italien oder Frankreich. Wir organisieren den Transport, die Verzollung bei der Einfuhr in die Schweiz und die Ausfuhrpapiere.

Liefern Sie auch Flansche, die hier nicht aufgeführt sind?

Ja. Die Angaben auf dieser Seite sind Beispiele. Wir beschaffen auch andere Grössen, Werkstoffe und Fabrikate, Ersatz für ältere Anlagen und Sonderanfertigungen nach Zeichnung. Für die erste Anfrage genügen ein Foto, das Typenschild oder eine Skizze.

Was wir für eine Offerte brauchen

Nennweite, Druckstufe, Bauart, Werkstoff, Dichtfläche, Stückzahl und Wunschtermin. Bei Sondermassen genügt eine Zeichnung oder ein Foto mit Massen. Steht Ihr Teil nicht auf dieser Seite, fragen Sie trotzdem.

Telefon +41 41 761 60 80, E-Mail info@eurolog.ch

English version

Flansche zum Kompensator?

Nennen Sie uns Nennweite und Druckstufe. Wir stellen Flansche und Kompensator zu einer Lieferung zusammen.
