Flexibles à ondulations annulaires pour gaz d’échappement, vapeur, gaz et liquides. DN 6 à DN 300, jusqu’à 550 °C, avec ou sans tresse.

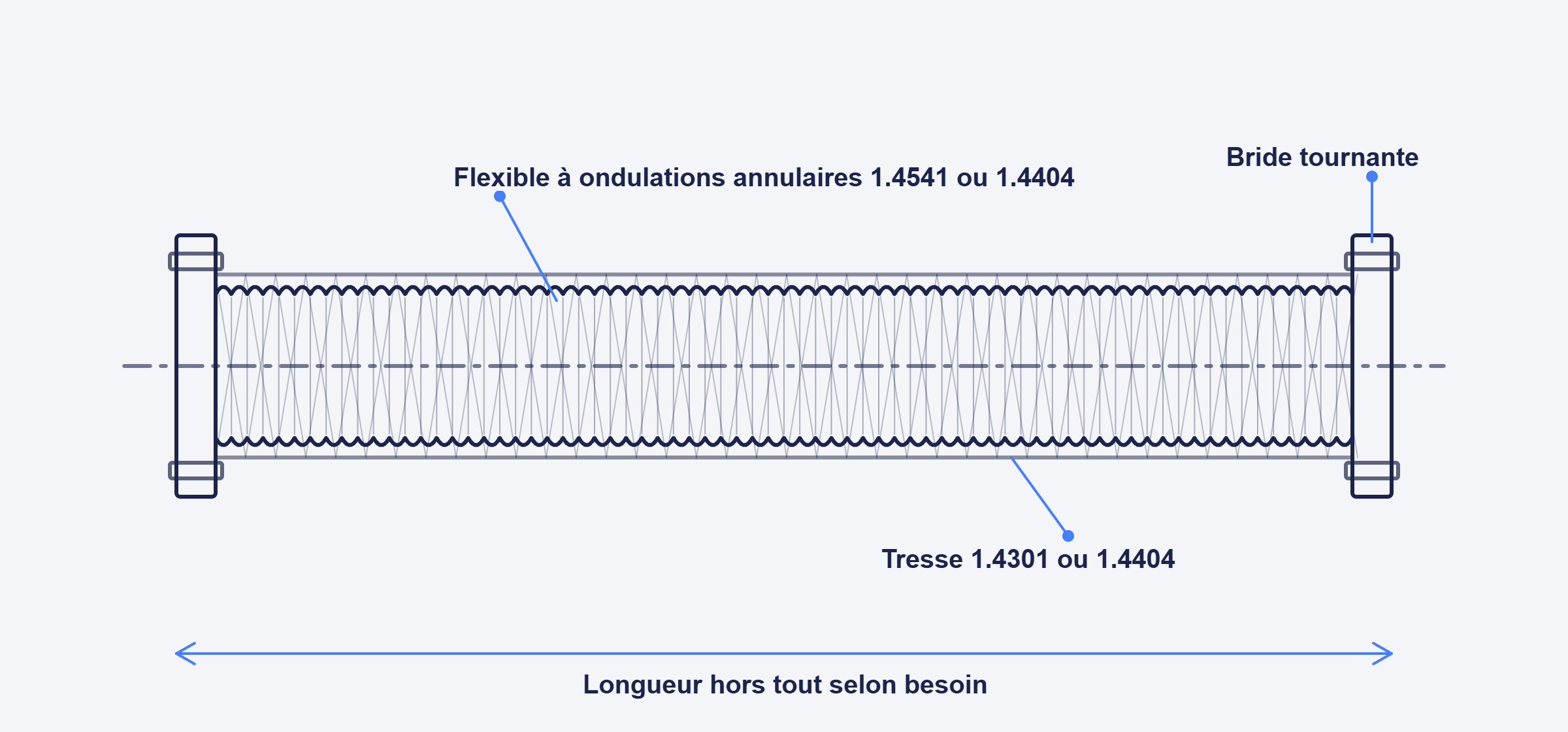

Faites glisser pour tourner. Zoom à deux doigts ou Ctrl + molette. Exemple d’exécution. Nous livrons selon votre plan ou votre cahier des charges.
| Type | Flexible métallique à ondulations annulaires, pas normal ou pas serré pour une grande flexibilité |
| Tresse | Sans, simple ou double |
| Diamètres nominaux | DN 6 à DN 300 |
| Pression de service | Du vide à PN 100, selon le diamètre nominal et la température |
| Température | Jusqu’à 550 °C |
| Matériau du flexible | 1.4541 ou 1.4404, 1.4571 sur demande |
| Matériau de la tresse | 1.4301 ou 1.4404 |
| Raccordements | Bride tournante, bride à collerette, embout à souder, filetage ou raccord vissé |
| Longueur hors tout | Selon les besoins |
| Essais | Essai de pression et d’étanchéité avant livraison, certificat selon EN 10204 sur demande |
| Autres désignations | Flexible ondulé, flexible inox, tuyau flexible, flexible d’échappement |
| Délai de livraison | Sur demande, indiqué dans notre offre |
| Autres exécutions | Sur demande : autres dimensions, matériaux et marques, exécutions spéciales sur plan |
Un flexible métallique relie des composants d’installation qui se déplacent les uns par rapport aux autres ou qui ne sont pas exactement alignés. Il absorbe les vibrations des moteurs et des pompes. Il compense les défauts d’alignement au montage et résiste aux températures élevées. Les applications typiques sont les installations de couplage chaleur-force, les groupes électrogènes de secours, les conduites de vapeur et d’huile thermique et l’air comprimé.
Un compensateur absorbe principalement la dilatation axiale d’une conduite. Un flexible métallique est plus souple. Il compense les défauts d’alignement et les mouvements dans plusieurs directions. La tresse reprend la pression intérieure et protège les ondulations. Pour la seule dilatation thermique des conduites d’échappement, les compensateurs sont généralement le meilleur choix.
Les facteurs décisifs sont le rayon de courbure, le mouvement en service et la température. Si un flexible est cintré avec un rayon trop serré ou monté vrillé, les ondulations se fatiguent plus tôt. Lorsque la température augmente, la pression admissible diminue. C’est pourquoi nous dimensionnons le flexible selon vos conditions de service et pas seulement selon le diamètre nominal. Nous fournissons aussi les brides adaptées.
Un compensateur absorbe principalement la dilatation axiale d’une conduite. Un flexible métallique est plus souple et compense les défauts d’alignement et les mouvements dans plusieurs directions. Pour la seule dilatation thermique des conduites d’échappement, les compensateurs sont généralement le meilleur choix.
La tresse reprend la pression intérieure et protège les ondulations.
Jusqu’à 550 °C. Lorsque la température augmente, la pression admissible diminue.
Le rayon de courbure, le mouvement en service et la température. Un flexible cintré avec un rayon trop serré ou monté vrillé se fatigue plus tôt.
Une photo de l’ancien flexible avec sa longueur et ses cotes de raccordement suffit pour commencer.
Oui. Eurolog livre les flexibles métalliques sur le lieu de montage dans toute la Suisse et à l’étranger, par exemple en Allemagne, en Italie ou en France. Nous organisons le transport, le dédouanement à l’importation en Suisse et les documents d’exportation.
Oui. Les indications de cette page sont des exemples. Nous fournissons aussi d’autres dimensions, matériaux et marques, des pièces de remplacement pour installations anciennes et des exécutions spéciales sur plan. Pour une première demande, une photo, la plaque signalétique ou un croquis suffit.
Ce dont nous avons besoin pour une offre
Diamètre nominal, longueur, fluide, pression, température, raccordement aux deux extrémités, mouvement en service, quantité et date souhaitée. Pour un remplacement, une photo de l’ancien flexible avec sa longueur et ses cotes de raccordement suffit. Si votre pièce ne figure pas sur cette page, demandez-nous quand même.
Nous approvisionnons des clients en Suisse et à l’étranger. Chaque demande d’exportation est vérifiée au regard des règles suisses de contrôle des exportations et des sanctions.
