Tubi flessibili a onda anulare per gas di scarico, vapore, gas e liquidi. Da DN 6 a DN 300, fino a 550 °C, con o senza treccia.

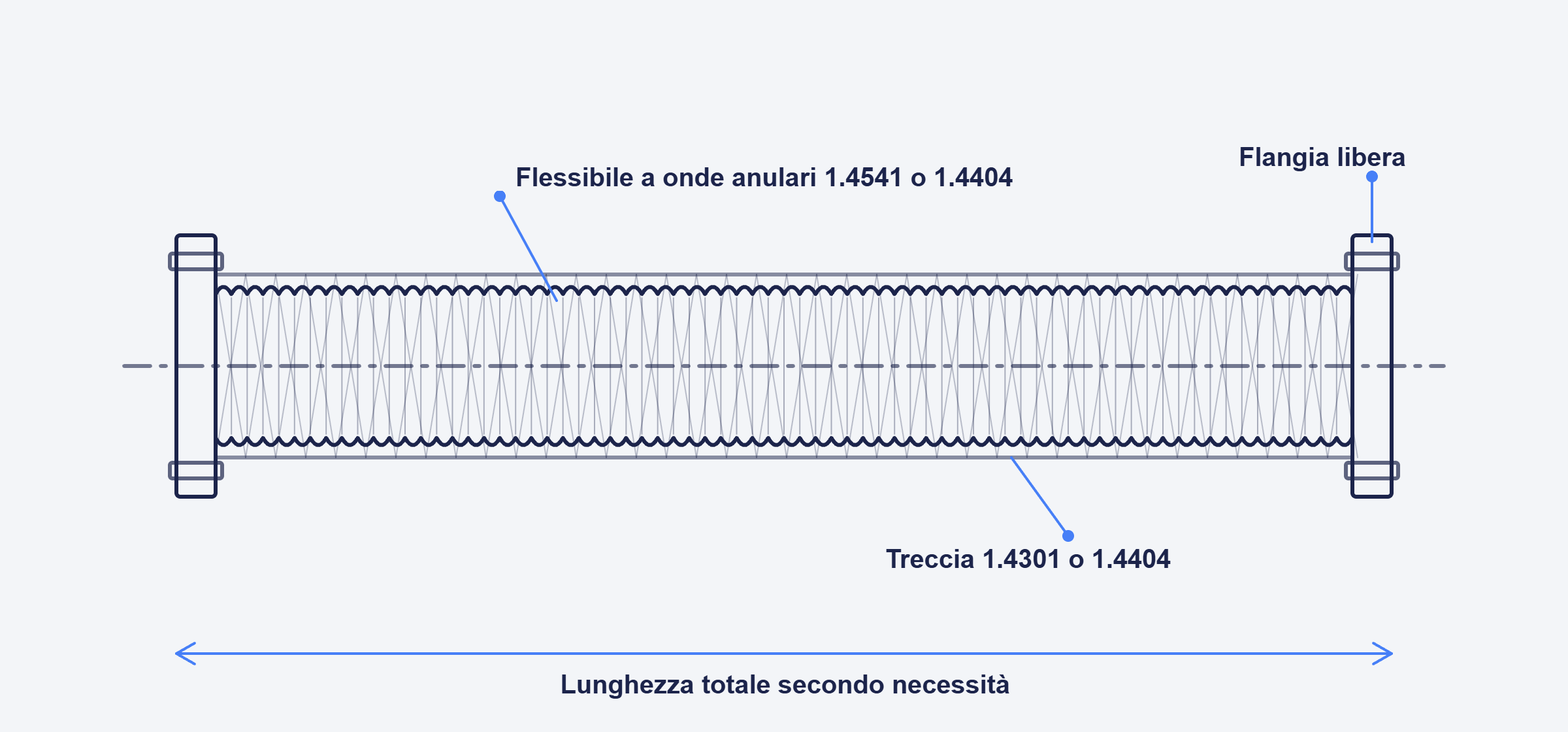

Trascini per ruotare. Zoom con due dita o Ctrl + rotella del mouse. Esecuzione di esempio. Forniamo su Suo disegno o secondo le Sue specifiche.
| Tipo | Tubo flessibile metallico a onda anulare, passo normale o passo stretto per un’elevata flessibilità |
| Treccia | Senza, singola o doppia |
| Diametri nominali | Da DN 6 a DN 300 |
| Pressione di esercizio | Dal vuoto fino a PN 100, a seconda di diametro nominale e temperatura |
| Temperatura | Fino a 550 °C |
| Materiale del tubo | 1.4541 o 1.4404, 1.4571 su richiesta |
| Materiale della treccia | 1.4301 o 1.4404 |
| Attacchi | Flangia libera, flangia a collarino, estremità di tubo a saldare, filettatura o raccordo a vite |
| Lunghezza totale | Secondo necessità |
| Prove | Prova di pressione e di tenuta prima della consegna, certificato secondo EN 10204 su richiesta |
| Noto anche come | Tubo ondulato, tubo flessibile in acciaio inox, flessibile, tubo flessibile di scarico |
| Termine di consegna | Su richiesta, indicato nella nostra offerta |
| Altre esecuzioni | Su richiesta: altre dimensioni, materiali e marche, esecuzioni speciali su disegno |
Un tubo flessibile metallico collega componenti dell’impianto che si muovono l’uno rispetto all’altro o non sono perfettamente allineati. Assorbe le vibrazioni di motori e pompe. Compensa i disallineamenti di montaggio e resiste a temperature elevate. Applicazioni tipiche sono impianti di cogenerazione, gruppi elettrogeni di emergenza, linee di vapore e di olio diatermico nonché aria compressa.
Un compensatore assorbe soprattutto la dilatazione assiale di una linea. Un tubo flessibile metallico è più flessibile. Compensa disallineamenti e movimenti in più direzioni. La treccia sostiene la pressione interna e protegge le onde. Per la sola dilatazione termica nelle linee di scarico i compensatori sono di solito la scelta migliore.
I fattori decisivi sono il raggio di curvatura, il movimento in esercizio e la temperatura. Se un tubo flessibile viene piegato con un raggio troppo stretto o montato in torsione, le onde si affaticano prima. Con l’aumentare della temperatura la pressione ammissibile diminuisce. Per questo dimensioniamo il tubo flessibile in base ai Suoi dati di esercizio e non solo al diametro nominale. Forniamo anche flange adatte.
Un compensatore assorbe soprattutto la dilatazione assiale di una linea. Un tubo flessibile metallico è più flessibile e compensa disallineamenti e movimenti in più direzioni. Per la sola dilatazione termica nelle linee di scarico i compensatori sono di solito la scelta migliore.
La treccia sostiene la pressione interna e protegge le onde.
Fino a 550 °C. Con l’aumentare della temperatura la pressione ammissibile diminuisce.
Il raggio di curvatura, il movimento in esercizio e la temperatura. Un tubo flessibile piegato con un raggio troppo stretto o montato in torsione si affatica prima.
Per iniziare basta una foto del vecchio tubo flessibile con la lunghezza e le dimensioni degli attacchi.
Sì. Eurolog consegna tubi flessibili metallici sul luogo di installazione in tutta la Svizzera e all’estero, ad esempio in Germania, Italia o Francia. Organizziamo il trasporto, lo sdoganamento all’importazione in Svizzera e i documenti di esportazione.
Sì. I dati di questa pagina sono esempi. Procuriamo anche altre dimensioni, materiali e marche, ricambi per impianti datati ed esecuzioni speciali su disegno. Per una prima richiesta basta una foto, la targhetta o uno schizzo.
Cosa ci serve per un’offerta
Diametro nominale, lunghezza, fluido, pressione, temperatura, attacco su entrambe le estremità, movimento in esercizio, quantità e data richiesta. Per un ricambio basta una foto del vecchio tubo flessibile con la lunghezza e le dimensioni degli attacchi. Se il Suo pezzo non è in questa pagina, ci chieda comunque.
